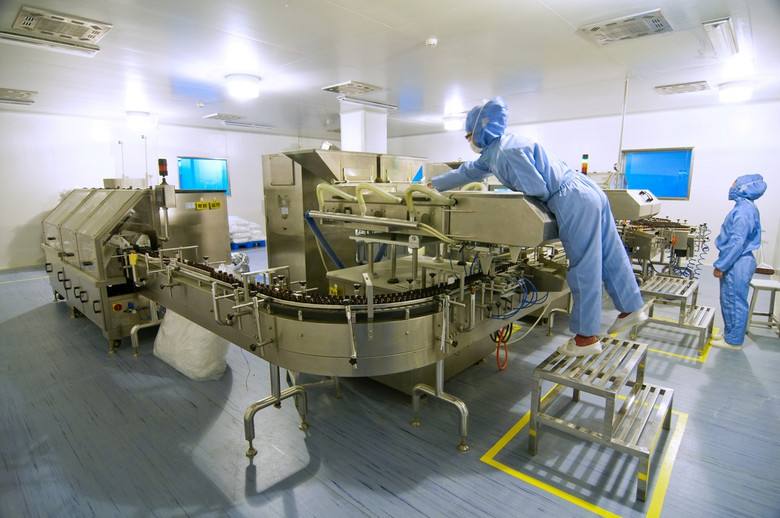

中药提取车间净化装修工程
工程概况
项目地点：山东青岛
各区域采暖通风与净化要求：
1）生产车间净化空调系统设计
2）非净化区通风空调系统设计
3）排烟设计
设计依据
1、设计规范、标准与规定
《采暖通风与空气调节设计规范》 GB 50019-2003
《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012
《医药工业洁净厂房设计规范》 GB 50457-2008
《洁净厂房设计规范》 GB 50073-2013
《药品生产质量管理规范》 2010版
《建筑设计防火规范》 GB 50016-2014
洁净室系统方案
1.系统概述
1）清洁空调系统
洁净区空调系统的空气供应分为三个阶段：初、中和高，并在系统末端安装了高效过滤器。供气/回流方法通常使用顶部输送和底部回流。回流管必须牢固地连接到侧壁上的回流出口，并且回流夹壁不应用作静态回流压力箱。净化空调系统的鼓风机设置有自动变频控制，以满足恒定的系统风量的要求。
2）排气系统
清洁区域中的废气通过排气扇排出，排气管牢固地连接到房间侧壁上的排气口，并且夹壁不能是静压箱。
3）除尘系统
清洁区域内的除尘是通过除尘装置进行的，排气管牢固地连接到房间侧壁上的排气口，并且夹紧的壁不能用作静压箱。机械螺旋管用于清洁区域中的除尘管。
4）排烟排烟系统
A）机械排气
在车间，将在疏散通道中安装长度为40 m或更长的机械排烟系统。
在建筑面积超过300平方米且人们经常逗留或有大量可燃物的地面上的房间中，安装机械排烟系统。
面积为1000平方米或以上的C级仓库配备了机械排烟系统。
系统排烟量：如果一个排烟区负责排烟，则应根据每平方米60 m3 / h或以上的排烟区面积计算。如果控制区负责，则应根据每平方米最大烟尘控制区的面积计算。平方米超过120立方米/小时。
B）排烟
疏散通道通过可打开的门窗自然地补充了风。
2.检测和自动控制（净化和空调系统）
1）空调系统的主要洁净车间配有差压显示器和现场温度和湿度显示器。在洁净区中具有不同室内压力的洁净室之间以及洁净区和非洁净区之间，需要一个压差指示器连接到门。
2）在空调单元的初始/中效过滤器部分之前和之后设置压力差显示，并在排气扇单元的中效过滤器部分之前和之后设置压力差显示。
3）自动控制空调系统的温度和湿度
4）空调风扇采用自动变频控制，将系统供气设置为设定值。
3.消防计划
1）所有HVAC设备都可与消防部门的警报系统一起使用。如果消防部门确定已发生所有HVAC设备，则应将其关闭。
2）空调单元的排风扇和排风扇分别与排气管相应的排风挡板和回风挡板相连。启用一个防火阀后，将输出电信号，并关闭联锁空调单元和排气风扇单元。
3）当发生高温排烟风扇与面板排风口相连的房屋起火时，消防部门警告系统会发出排烟信号，面板排风口打开，排烟风门打开。当温度超过280°C时，排气灭火风门打开。当其自动关闭并输出联动控制信号时，高温排气扇将关闭。
4）在车间，有必要将空调系统与消防部门警报系统连接起来，并在确定发生消防部门时停止所有空调供应风扇和排气风扇。
